Такомский мост (Мост Такома-Нэрроуз)


Дата добавления статьи: 12.05.2013


Такомский мост Такомский мост, или мост Такома-Нэрроуз (англ. Tacoma Narrows Bridge) — висячий мост в США, в штате Вашингтон, построенный через пролив Такома-Нэрроуз (часть залива Пьюджет-Саунд).

Первоначальный вариант моста был спроектирован Леоном Моисеевым и открыт для движения 1 июля 1940 года. Еще во время возведения строители дали ему прозвище «Галопирующая Герти» (англ. Galloping Gertie) из-за того, что в ветреную погоду его дорожное полотно сильно раскачивалось (из-за малой высоты балки жесткости).

Основные характеристики моста: общая длина — 1810 м; длина центрального пролёта — 854 м; ширина — 11,9 м; диаметр основных (несущих) тросов — 438 мм; стрела провеса (разность между высотой троса у пилонов и высотой в точке его наибольшего провеса) — 70,7 м; пилоны — стальные на бетонных быках; высота балки жесткости — 2,44 м.

7 ноября 1940 года в 11:00 по местному времени при ветре скоростью около 65 км/ч произошла авария, которая привела к разрушению центрального пролета моста. Движение в этот момент было весьма слабым, и единственный водитель машины, оказавшейся на мосту, успел покинуть её и спастись. Процесс разрушения был снят на 16-миллиметровую цветную киноплёнку Kodachrome. На основе съемки был создан документальный фильм «The Tacoma Narrows Bridge Collapse» (1940), позволивший впоследствии подробно изучить процесс разрушения.

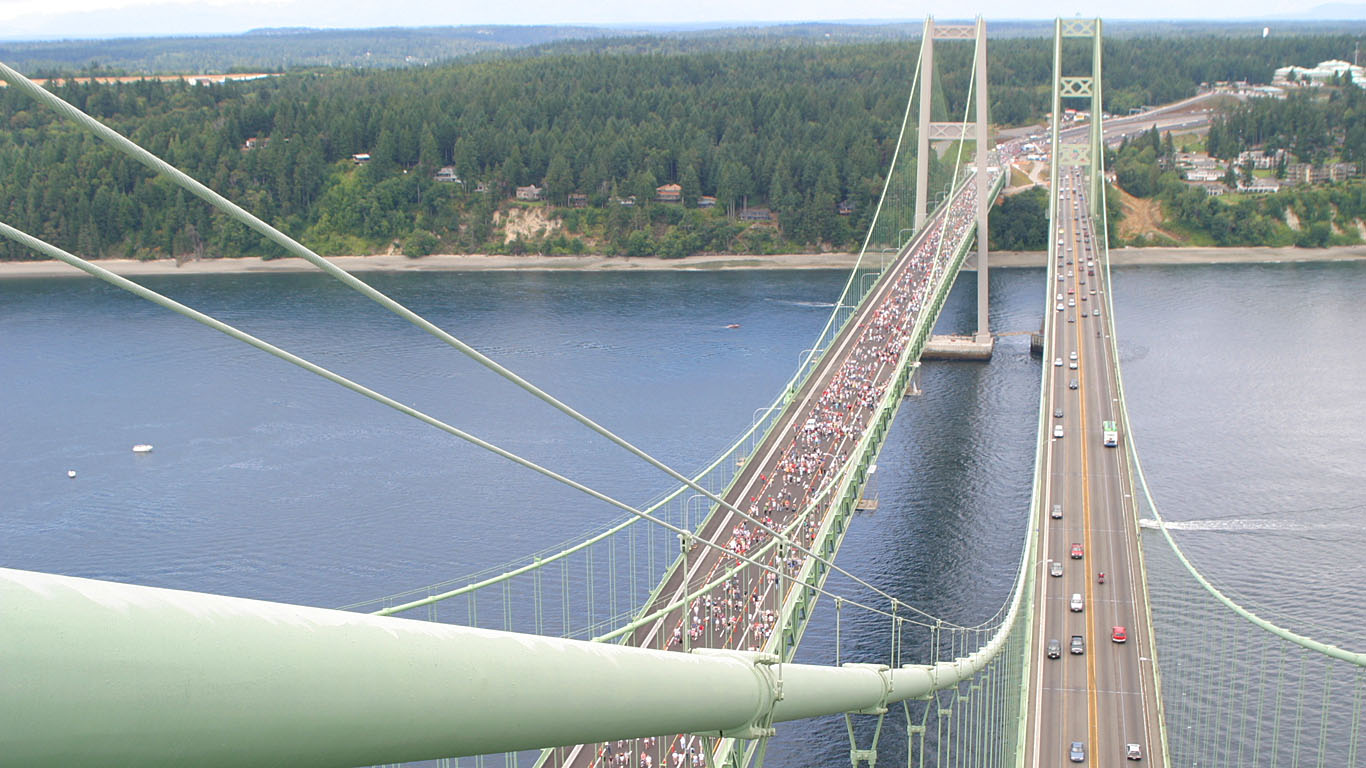

Такомский мост сверху Авария Такомского моста оставила значительный след в истории науки и техники. Разрушение моста способствовало исследованиям в области аэродинамики и аэроупругости конструкций и изменению подходов к проектированию всех большепролетных мостов в мире, начиная с 1940-х годов. Во многих учебниках причиной аварии называется явление вынужденного механического резонанса, когда внешняя частота изменения ветрового потока совпадает с внутренней частотой колебаний конструкций моста. Однако истинной причиной стал аэроупругий флаттер (динамические крутильные колебания) из-за недоучета ветровых нагрузок при проектировании сооружения.

Процесс разрушения описывается следующим образом: обрыв подвесок центрального пролета повлек провисание боковых пролетов и наклон пилонов. Сильные вертикальные и крутильные колебания моста явились следствием чрезмерной гибкости конструкции и относительно малой способности моста поглощать динамические силы… Мост был запроектирован и правильно рассчитан на действие статических нагрузок, в том числе и ветровой, но аэродинамическое действие нагрузки не было учтено. Крутильные колебания возникли в результате действия ветра на проезжую часть около горизонтальной оси, параллельной продольной оси моста. Крутильные колебания усиливались вертикальными колебаниями тросов. Опускание троса с одной стороны моста и поднятие его с другой вызвали наклон проезжей части и породили крутильные колебания.

Такомский мост с высоты Демонтаж пилонов и боковых пролетов был начат вскоре после аварии и продолжался до мая 1943 года. При строительстве нового моста были использованы анкерные устои, быки (основания) пилонов и некоторые другие составные части старого моста. Полностью восстановленный мост (англ. Westbound bridge) был открыт 14 октября 1950 года и стал третьим на тот момент самым длинным висячим мостом в мире (общая длина — 1822 м, длина центрального пролета — 853 м). Для дополнительной устойчивости и снижения аэродинамических нагрузок в конструкцию нового моста были введены открытые фермы, стойки жесткости, деформационные швы и системы гашения вибраций. Пропускная способность моста — 60 тыс. автомобилей в сутки.

В 2002—2007 годах для увеличения пропускной способности шоссе рядом со старым был возведен еще один мост (англ. Eastbound bridge), имеющий общую длину 1645,9 м, длину центрального пролета 853,4 м и высоту пилонов 155,4 м.


Обрушение Такомского моста


карта
Такомский мост на Гугл карте


Хотите знать про то как написать заявление о банкротстве физического лица, расскажем всё как есть.

P.S. Все фотографии представлены в разрешении 1366*768, остальные фотографии Вы можете найти в разделе Фото

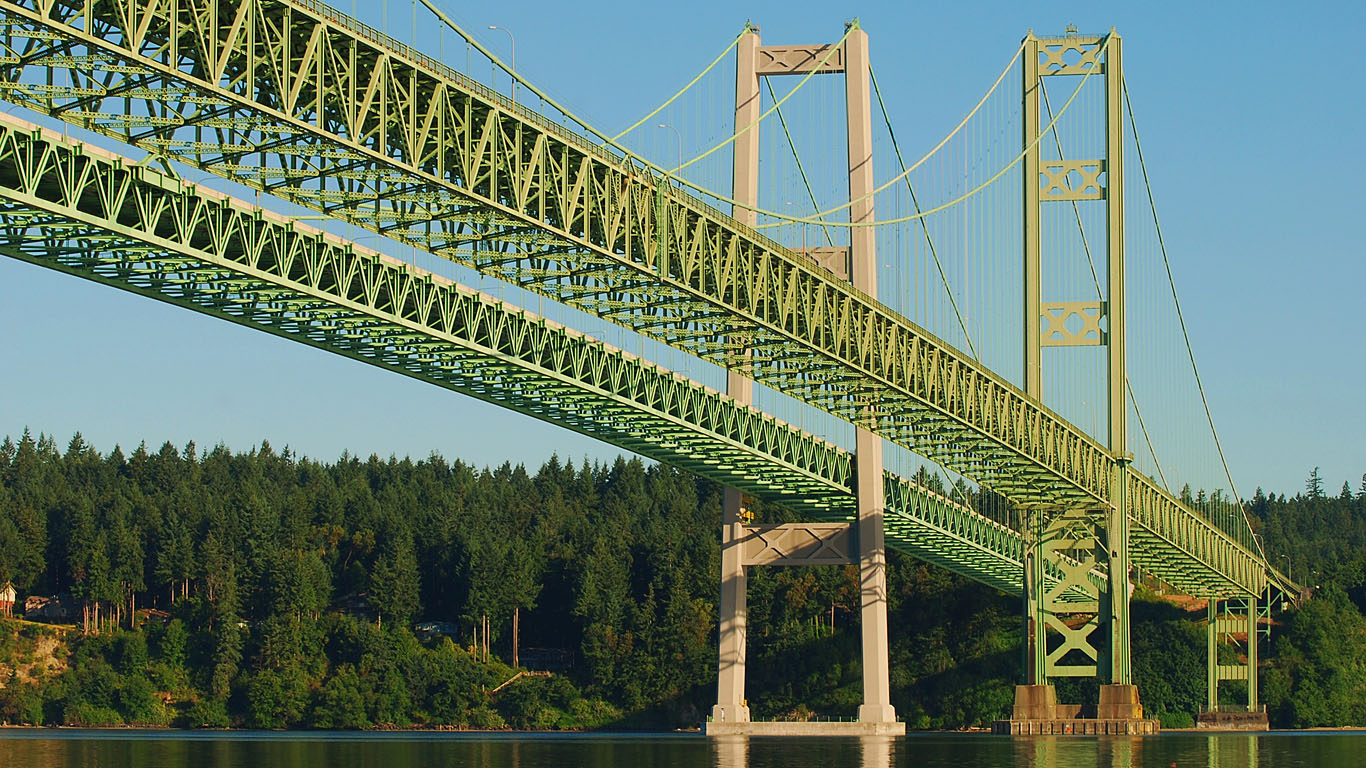

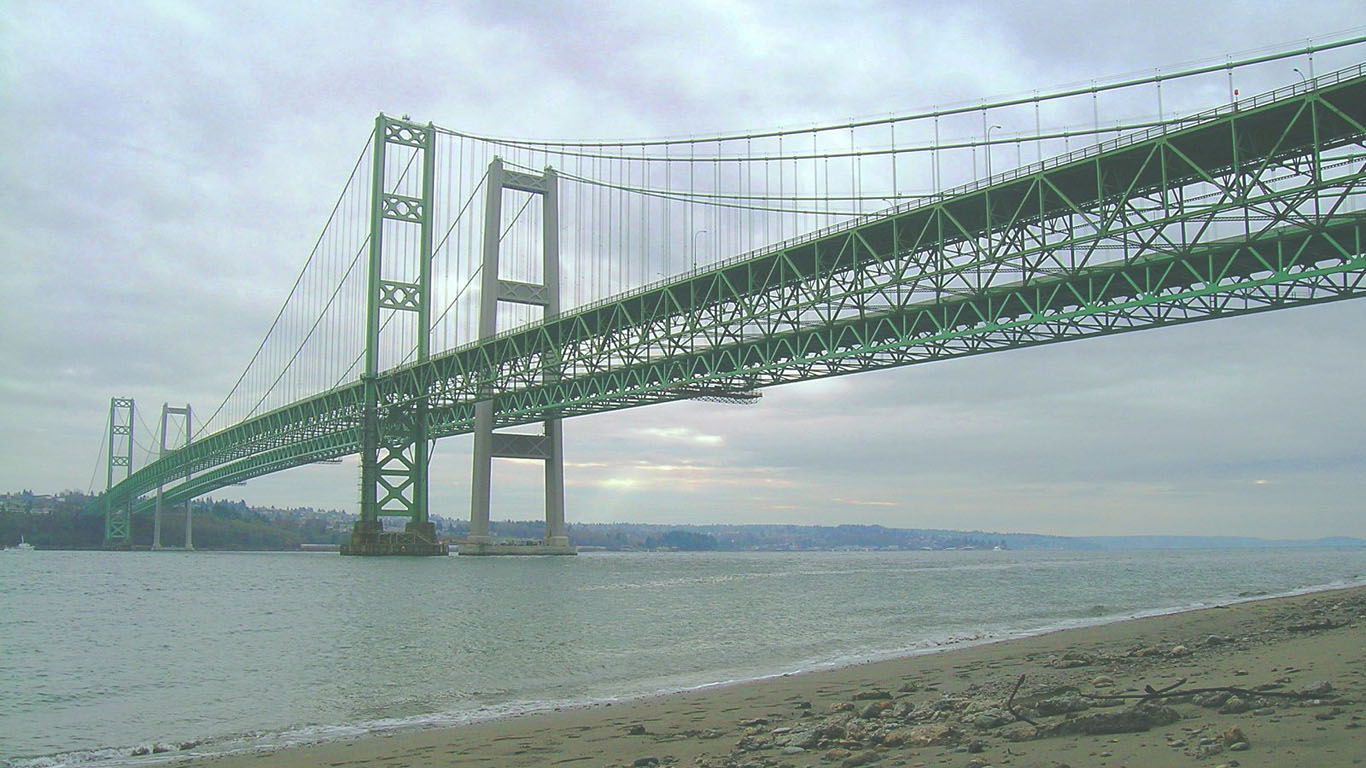

Такомский мост вблизи Вид с берега на Такомский мост
